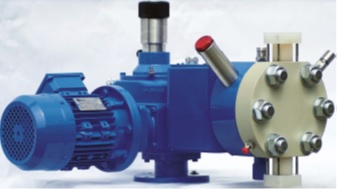

Серия Tork – модульные гидравлические дозирующие насосы с двойной диафрагмой для дозирования и транспортировки химических веществ. В стандартном исполнении насосы имеют ручную регулировку объема дозирования от 0 до 100%. Управлением расходом может осуществляться вручную, сервомотором, пневматическим приводом или преобразователем частоты. Все насосы могут поставляться в соответствии с требованиями ATEX.





МЕХАНИЗМ

Внутренний червячный редуктор, масляная ванна для смазки обеспечивает низкий уровень шума.

Вращающиеся детали на подшипниках минимизируют потребление энергии.

Каждый механизм поставляется с внутренней коробкой передач; насосы с различной производительностью (впрыск/мин) могут быть объединены, что обеспечивает большую гибкость при самостоятельном подборе насоса.

Высокоточная регулировка хода, как ручная, так и электрическая, пневматическая или частотная.

Точность дозирования в пределах ± 1%

YN, TN, HN: Гидравлические головки с двойной диафрагмой. Идеальное решение для задач, требующих высокого уровня безопасности и надежности:

нулевая утечка; герметичная конструкция для дозирования токсичных, коррозионных и других опасных жидкостей, для которых отсутствие утечек является обязательным;

защита от внешних загрязнителей, которые могут загрязнять перекачиваемую жидкость, если используются плунжерные насосы;

двойная диафрагма, двойная защита; Если одна из двух диафрагм повреждена,
система защиты немедленно сигнализирует об аномалии; Насос, тем не менее, способен
продолжают работу, тем самым исключая немедленную остановку процесса;

гибкость использования — диафрагмы из ПТФЭ совместимы с широким ассортиментом жидкостей;

номинальный расход можно изменить, просто заменив плунжер
и соответствующий герметизирующий картридж;

правильное позиционирование диафрагмы обеспечивается механической системой, которая не требует использования перфорированных экранов со стороны процесса, что позволяет дозировать жидкости, содержащие твердые включения;

насосы поставляются в стандартной комплектации со всеми смачиваемыми деталями в AISI 316, PP, PVDF и PVC. Под заказ доступны другие исполнения.

Механическая система заправки

Поддерживает постоянный уровень гидравлической жидкости, тем самым гарантируя максимальную точность и ритмичность. Контроль деформации диафрагмы увеличивает продолжительность ее использования.

Двойная диафрагма с датчиком разрыва

В случае разрыва одной из двух диафрагм, датчик разрыва активирует визуальную сигнализацию или реле давления. Вторая диафрагма обеспечивают продолжение работы насоса. Это позволяет провести работы по замене без остановки процесса.

Вентиляционная система

Помимо гарантированного автоматического вентилирования во время работы, система вентиляции также облегчает заливку насоса.



Кассетные клапаны

Для обеспечения максимальной точности дозировки, даже при малых расходах, доступны двойные и тройные конфигурации шаровых клапанов с высокоточными седлами. Металлические прокладки для головок из нержавеющей стали AISI 316L и прокладки FPM для пластиков гарантируют максимальную совместимость. Поскольку клапаны имеют кассетную модульную конструкцию (может быть заменены без разборки системы трубопроводов).

Регулировка производительности

Удобная ручка с нониусом хорошей видимости для оптимальной регулировки расхода.

Под заказ доступно автоматическое изменение производительности электрическим приводом AKTUA.



Электрические приводы AKTUA были разработаны для замены ручного регулирования производительности на насосах, автоматической системой дистанционного изменения длины хода и объема впрыска:

Внутренний 4-значный дисплей, 7 сегментов.

Калибровка может выполняться с запуском системы.

Доступно в стандартной версии для установки на неопасных объектах либо в ATEX версии.

Насосы выпускаются в 3-х сериях. В зависимости от типа и материала насоса максимальное давление составляет 350 — 200 — 120 — 40 — 20 — 12 бар.

HN0: 0,06 — 5,17 л / час

TN0: 0,22 — 19 л / час

YN0: 0,39 — 57 л / час

HN1: 1,6 — 35,2 л / час

TN1: 2,5 — 99 л / час

YN1: 22,1 — 609 л / час

HN2: 19,1 — 110 л / час

TN2: 39,6 — 202 л / час

YN2: 231 — 2562 л / час.

Специалисты ООО «Акватрит» окажут Вам квалифицированную помощь в подборе и внедрению дозирующего оборудования.
